ZELIO LOGIC КОМПЛЕКТ 20ВХ/ВЫХ ~240В - SR2PACK2FU
Артикул:
SR2PACK2FU
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 0.85 кг
- Current state 0 guaranteed
- Current state 1 guaranteed
- >= 0.17 mA (дискретный вход)
- Maximum altitude transport
- 3048 м
- Maximum supply current
- 100 мА в 100 V (без модулей расширения) 50 мА в 240 В (без модулей расширения)
- Тип продукта
- демонстрационные комплекты для компактных реле
- Частота
- 50/60 Hz
- Температура окружающей среды при хранении
- -40-70 °C
- Высота над уровнем моря
- 2000 м
- Сертификаты
- UL C-Tick GL CSA ГОСТ
- [up] номинальное импульсное выдерживаемое напряжение
- 4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1
- Электрическая износостойкость
- AC-12: 500000 циклы в 230 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1 AC-15: 500000 циклы в 230 В, 0.9 А для релейный выход в соответствии с EN/IEC 60947-5-1 DC-12: 500000 циклы в 24 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1 DC-13: 500000 циклы в 24 В, 0.6 А для релейный выход в соответствии с EN/IEC 60947-5-1
- Степень защиты ip
- IP20 в соответствии с МЭК 60529 (клеммный блок) IP40 в соответствии с МЭК 60529 (передняя панель)
- Соединения – клеммы
- винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) Гибкий С кабельным наконечником винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) Гибкий С кабельным наконечником
- Рабочая температура окружающей среды
- -20-40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 -20-55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Время срабатывания
- 50 мс с язык лестничных диаграмм LADDER программирование (из сост. 0 в сост. 1) для дискретный вход 50 мс с язык лестничных диаграмм LADDER программирование (из сост. 1 в сост. 0) для дискретный вход 50...255 ms с FBD программирование (из сост. 0 в сост. 1) для дискретный вход 50...255 ms с FBD программирование (из сост. 1 в сост. 0) для дискретный вход 10 ms (из сост. 0 в сост. 1) для релейный выход 5 ms (из сост. 1 в сост. 0) для релейный выход
- Напряжение развязки
- 1780 В
- Часы
- без
- Кол-во строк в программе или функциональных блоков
- 120-120 с язык лестничных диаграмм LADDER программирование 0-200 с FBD программирование
- Локальный дисплей
- с
- Серия
- Zelio Logic
- Коммутационная способность, ма
- >= 10 мА в 12 В (релейный выход)
- Проверки
- (загрузка) памяти программ при каждом включении питания
- Помеха излучаемая/наведенная
- класс B в соответствии с EN 55022-11 группа 1
- Рабочая частота, гц
- 0.1 Гц (при Ie) для релейный выход 10 Гц (режим холостого хода) для релейный выход
- Частота дискретного входа
- 57...63 Hz 47...53 Hz
- Кол-во вх/вых.
- 20

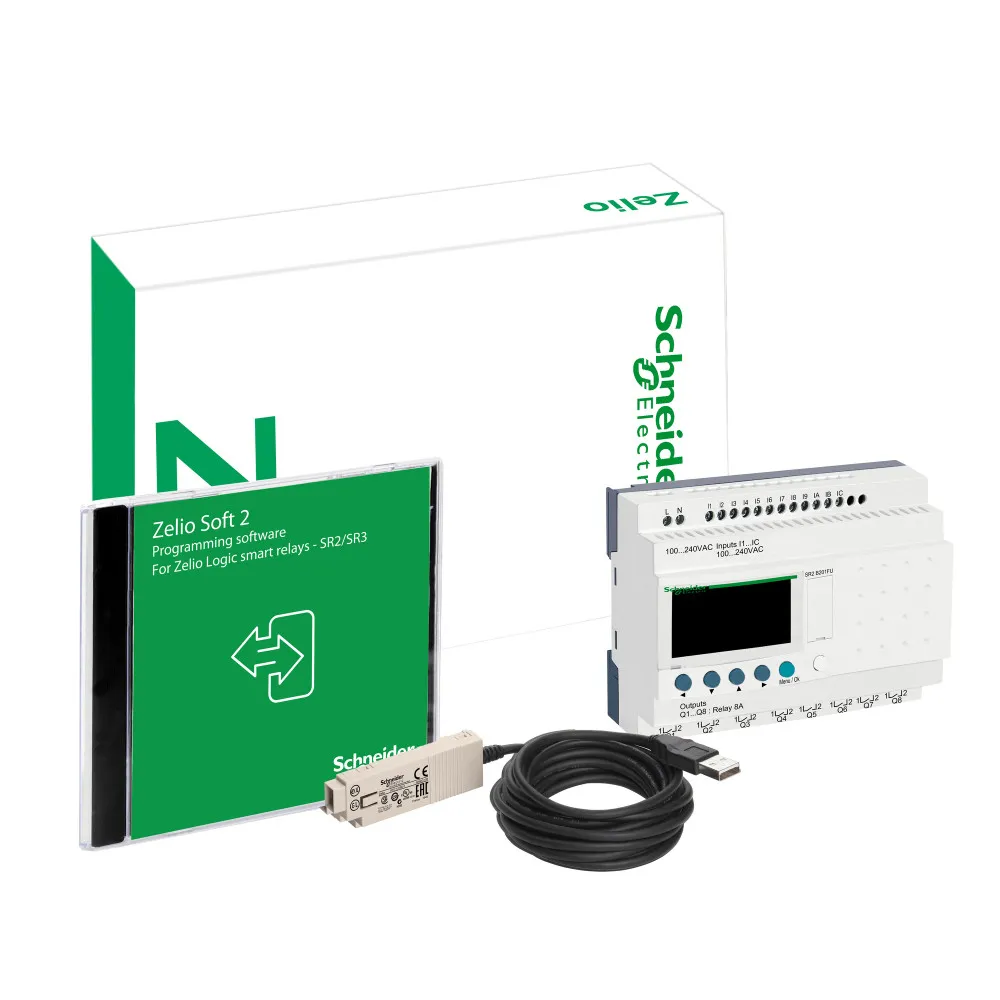

- Состав комплекта
- SR2B201FU кабель PC SR2USB01 для соединения с ПК компакт-диск с ПО для программирования Zelio Soft 2
- Выходной тепловой ток
- 8 A для всех 8 выходов для релейный выход
- Время цикла
- 6-90 мс
- Характеристики окружающей среды
- директива по ЭМС в соответствии с EN/IEC 61000-6-2 директива по ЭМС в соответствии с EN/IEC 61000-6-3 директива по ЭМС в соответствии с EN/IEC 61000-6-4 директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2
- Погрешность хода часов
- 12 минут в год в 0-55 °C 6 с/месяц в 25-25 °C
- Срок резервного хранения данных
- 10 лет в 25 °C
- Ток дискретного входа
- 0.6 мА
- Потребляемая мощность, ва
- 11 В·А без модулей расширения
- Стойкость к кратковременным исчезновениям напряжения питания
- 10 мс
- Пределы напряжения питания
- 85-264 В
- Пределы выходного напряжения
- 5...30 V пост. ток (релейный выход) 24...250 V пер. ток
- Входной импеданс
- 350 кОм для дискретный вход
- Напряжение дискретного входа
- 100...240 V пер. ток
- Количество выходов
- 8 релейных выхода
- Категория перенапряжения
- III в соответствии с EN/IEC 60664-1
- Предельный уровень коммутации напряжения в состоянии 0
- Предельный уровень коммутации напряжения в состоянии 1
- >= 79 В для дискретный вход
- Количество дискретных входов
- 12
- Тип защиты
- от подключения с обратной полярностью (команды управления не выполняются)
- Тип контактов
- нет для релейный выход
- Механическая износостойкость
- 10000000 циклы для релейный выход
- Номинальное напряжение питания [us]
- 100...240 V
- Относительная влажность
- 95-95 % без попадания конденсата или капель воды
- Момент затяжки
- 0.5 Н-м
- Степень загрязнения
- 2 в соответствии с EN/IEC 61131-2
- Стандарты
- EN/МЭК 61000-4-2 уровень 3 EN/IEC 60068-2-27 Ea EN/IEC 61000-4-5 EN/МЭК 61000-4-6 уровень 3 EN/IEC 61000-4-3 EN/IEC 60068-2-6 Fc EN/МЭК 61000-4-4 уровень 3 EN/IEC 61000-4-12 EN/IEC 61000-4-11
- Серия SE
- Интеллектуальные реле ZELIO LOGIC
Описание
Zelio Logic комплект 20 вход/выход ~240В. серия продукта: Zelio Logic
- тип устройства или его аксессуаров: демонстрационные комплекты для компактных реле.
Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
