СЕКЦИЯ ТРАНСПОЗИЦИИ ФАЗ - KTC3200TP410
Артикул:
KTC3200TP410
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [icw] номинальный кратковременно выдерживаемый ток
- 86 кА
- Исполнение монтажа
- посредством крючков
- Степень ударостойкости ik
- IK08 в соответствии с МЭК 62262
- Количество отводных розеток
- 0
- Исполнение
- стандартное исполнение
- Заземляющий контур
- стандартное защитное заземление
- Описание шинопровода
- секция перехода фаз
- Поставляемое оборудование
- соединительный блок секция кабельного канала
- Излучаемое магнитное поле
- 1.6 µT
- Предел теплового напряжения
- 86 А²·с
- [ipk] допустимый пиковый ток
- 189 кА
- Суммарный коэффициент нелинейных искажений тока на входе
- 33-100 % 2000 А 15-33 % 2500 А 0-15 % 3200 А
- Размер
- стандартная длина
- Maximum voltage drop
- Тип продукта
- шинопровод
- Направление установки
- вертикальная ориентация горизонтальная ориентация
- Маркировка

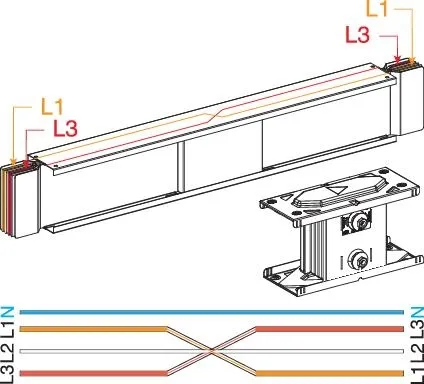

- левая сторона: N L1 L2 L3 правая сторона: N L3 L2 L1
- Краткое название устройства
- KTC
- [ie] номинальный рабочий ток
- 3200 А в 35 °C
- Степень защиты ip
- IP55 в соответствии с МЭК 60529
- Рабочая температура окружающей среды
- 0-35 °C (100 % от In) 35-40 °C (95 % от In) 40-45 °C (90 % от In) 45-50 °C (84 % от In) 50-55 °C (79 % от In)
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- Canalis Canalis
- Линейная нагрузка
- 71 кг/м
- Материал контактов
- медь
- Полярность шинопровода
- 3L + N + PE
- Линейное сопротивление
- L: X1 35 °C= 0.008 mΩ/m при Inc и 50 Гц L – L: Xb 35 °C= 0.013 mΩ/m при Inc и 50 Гц методом полного сопротивления L – N: Xb 35 °C= 0.021 mΩ/m при Inc и 50 Гц методом полного сопротивления L – PE: Xb 35 °C= 0.141 mΩ/m при Inc и 50 Гц методом полного сопротивления L: R1 35 °C= 0.015 mΩ/m при Inc и 50 Гц L: Z1 35 °C= 0.017 mΩ/m при Inc и 50 Гц L – N: R0 20 °C= 0.062 mΩ/m метод симметричных составляющих L – N: X0 20 °C= 0.04 mΩ/m метод симметричных составляющих L – N: Z0 20 °C= 0.074 mΩ/m метод симметричных составляющих L – PE: R0 20 °C= 0.335 mΩ/m метод симметричных составляющих L – PE: X0 20 °C= 0.196 mΩ/m метод симметричных составляющих L – PE: Z0 20 °C= 0.388 mΩ/m метод симметричных составляющих L – L: Rb0 20 °C= 0.025 mΩ/m метод полного сопротивления L – N: Rb0 20 °C= 0.026 mΩ/m метод полного сопротивления L – PE: Rb0 20 °C= 0.17 mΩ/m метод полного сопротивления L – L: Rb1 35 °C= 0.032 mΩ/m при Inc методом полного сопротивления L – N: Rb1 35 °C= 0.032 mΩ/m при Inc методом полного сопротивления L – PE: Rb1 35 °C= 0.214 mΩ/m при Inc методом полного сопротивления PE: 20 °C= 0.113 mΩ/m L: R20 20 °C= 0.012 mΩ/m
- Материал
- медь
- Стандарты
- МЭК 61439-6 МЭК 61439-1
- Материал корпуса
- полиэфирная пленка
- Область применения
- транспортная секция
- Частота сети
- 50/60 Гц
- Цвет
- белый (RAL 9001)
- [ui] номинальное напряжение изоляции
- 1000 В
- [ue] номинальное рабочее напряжение
- 1000 V
- Монтажная опора
- Консоль подвесной монтаж
- Наименование продукта
- KT
- Серия SE
- Шинопроводы большой мощности
