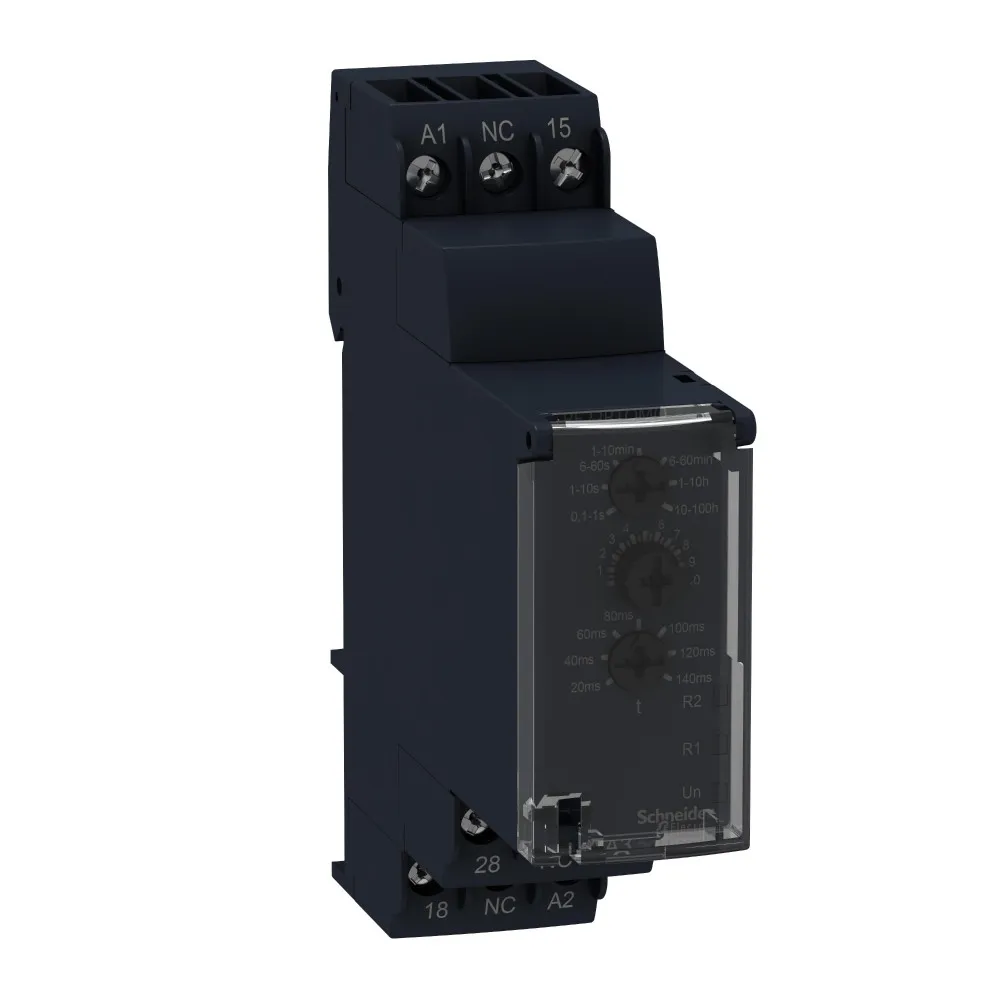

РЕЛЕ ВРЕМЕНИ RE22R1QMQ - RE22R1QMQ

Артикул: RE22R1QMQ

Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

8 (800) 555-22-08 zakaz@arlight96.ru

Характеристики

Номинальный выходной ток: 8 А
Contacts type and composition: 1 C/O
Time delay type: Q
Maximum delay response: 100 мс
[us] номинальное напряжение сети: 380...440 В переменный ток 230...240 В переменный ток
Тип продукта: модульное реле времени
Краткое название устройства: RE22
Температура окружающей среды при хранении: -30-60 °C
Серия продукта: Zelio Time
Сертификаты: cULus RCM CSA China RoHS EAC GL CCC CE
[up] номинальное импульсное выдерживаемое напряжение: 5 кВ для 1.2-50 мкс в соответствии с IEC 60664-1 5 кВ в соответствии с IEC 61812-1
Электрическая износостойкость: 100000 циклы для резистивные загрузка, 8 А в 250 V, AC
Степень защиты ip: корпус: IP40 в соответствии с IEC 60529 клеммный блок: IP20 в соответствии с IEC 60529 лицевая панель: IP40 в соответствии с IEC 60529
Соединения – клеммы: винтовые зажимы, 2 x 1,5 мм² с кабельным наконечником винтовые зажимы, 2 x 2,5 мм² без наконечника
Директива ec rohs: Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Профиль кругооборота: ENVEOLI1401008EN
Регламент rohs китая: X
Гарантия: Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Статус устойчивого продукта: Грин Премиум продукция
Экологическая отчетнсть: ENVPEP1401008EN
Не содержит ртути: да
Информация об исключениях по регламенту rohs: да
Отклонение напряжения: +/- 0,2 %/В
Погрешность задержки срабатывания: +/- 10 % полной шкалы в 25 °C в соответствии с IEC 61812-1
Тип задержки: Q
Диапазон напряжения: 0,85...1,1 Us
Мин. длительность импульса: 30 мс 100 мс под нагрузкой
Данные о безопасности и надежности: B10d = 260000 MTTFd = 273.9 лет
Директивы: 2004/108/EC - электромагнитная совместимость 2006/95/EC - директива по низкому напряжению
Монтажное положение: любое положение относительно обычной вертикальной монтажной поверхности
Функциональность: star-delta starter timing
Макс. коммутируемый ток: 8 мА
Минимальный коммутируемый ток: 10 мА в 5 В
Частота сети питания: 50...60 Hz +/- 5 %
Макс. коммутируемое напряжение: 250 В
Повторяемость позиционирования: +/- 0,5 % в соответствии с IEC 61812-1
Отклонение ном. характеристик в зависимости от температуры: +/- 0,05 %/°C
Время сброса: 120 мс при снятии напряжения
Потребляемая мощность, ва: 8-8 В·А в 230...240 В 17-17 В·А в 380...440 В
Тип дискретного выхода: реле
Стойкость к кратковременным исчезновениям напряжения питания: 10 мс
Светодиодный индикатор состояния: зеленый светодиод (мигающий) для расчет времени в процессе зеленый светодиод (постоянный) для питание включено желтый светодиод для реле под напряжением
Сопротивление изоляции: 100 МОм в 500 В пост. ток в соответствии с IEC 60664-1
Материал корпуса: самозатухающий
Ударопрочность: 15 gn для 11 мс в соответствии с IEC 60068-2-27
Виброустойчивость: 20 m/s² (частота= 10-150 Гц) в соответствии с IEC 60068-2-6
Электрическая прочность изоляции: 2.5 кВ для 1 мА/1 минута в 50 Гц в соответствии с IEC 61812-1
Тип контактов: 1 переключающ. контакт с задержкой срабатывания
Электромагнитная совместимость: испытание стойкости к с электролитическому разряду - контрольный уровень: 6 кВ (разряд при контакте)уровень 3 в соответствии с EN/IEC 61000-4-2 стойкость к кратковременным исчезновениям и провалам напряжения питания - контрольный уровень: 100 % (20 мс) в соответствии с IEC 61000-4-11 наведенные и излучаемые помехикласс B в соответствии с EN 55022 испытание стойкости к с электролитическому разряду - контрольный уровень: 8 кВ (выброс воздуха)уровень 3 в соответствии с EN/IEC 61000-4-2 тест на стойкость к коммутационным помехам - контрольный уровень: 1 кВ (емкостные клещи связи)уровень 3 в соответствии с IEC 61000-4-4 тест на стойкость к коммутационным помехам - контрольный уровень: 2 kV (прямое прикосновение)уровень 3 в соответствии с IEC 61000-4-4 испытание невосприимчивости к импульсным помехам - контрольный уровень: 1 кВ (дифференциальн. режим)уровень 3 в соответствии с IEC 61000-4-5 испытание невосприимчивости к импульсным помехам - контрольный уровень: 2 kV (общий режим)уровень 3 в соответствии с IEC 61000-4-5 испытание на стойкость к радиочастотным помехам - контрольный уровень: 10 V (0,15...80 МГц)уровень 3 в соответствии с IEC 61000-4-6 испытание стойкости к электромагнитному полю - контрольный уровень: 10 V/m (80 МГц...1 ГГц)уровень 3 в соответствии с IEC 61000-4-3 стойкость к кратковременным исчезновениям и провалам напряжения питания - контрольный уровень: 30 % (500 ms) в соответствии с IEC 61000-4-11
Отключающая способность: 2000 В·А
Механическая износостойкость: 10000000 циклы
Тип управления: поворотная ручка передняя панель
Диапазон задержки: 1...10 ч 10...100 ч 6...60 с 1...10 мин 0.1...1 с 1...10 с 6...60 мин
Рабочая температура: -20-60 °C
Относительная влажность: 93-93 %, без образования конденсата в соответствии с IEC 60068-2-30
Момент затяжки: 0.6-1 Н-м в соответствии с IEC 60947-1
Регламент reach: Содержание особо опасных веществ не превышает пороговую величину
Стандарты: EN 61000-6-4 IEC 61812-1 EN 61000-6-1 EN 61000-6-3 EN 61000-6-2
Монтажная опора: DIN рейка 35 мм в соответствии с EN/IEC 60715
Серия SE: Компоненты управления

Описание

Реле времени RE22R1QMQ. серия продукта: Zelio Time - тип устройства или его аксессуаров: модульное реле времени - тип дискретного выхода: реле - краткое название устройства: RE22 - номинальный выходной ток: 8 А. Преимущества: Просто гениальные реле времени. Точная регулировка и надежные монтажные схемы со стороны реле Zelio Time делают их простыми, быстрыми и легкими в настройке. Количество выходов, а также предлагаемые винтовые или пружинные контакты делают Zelio Time гибким, высокоэффективным решением.... применения: - Промышленность и строительная отрасль: пульты управления простым оборудованием, управление процессами., Области применения, где требуется частая и простая регулировка времени циклов....
