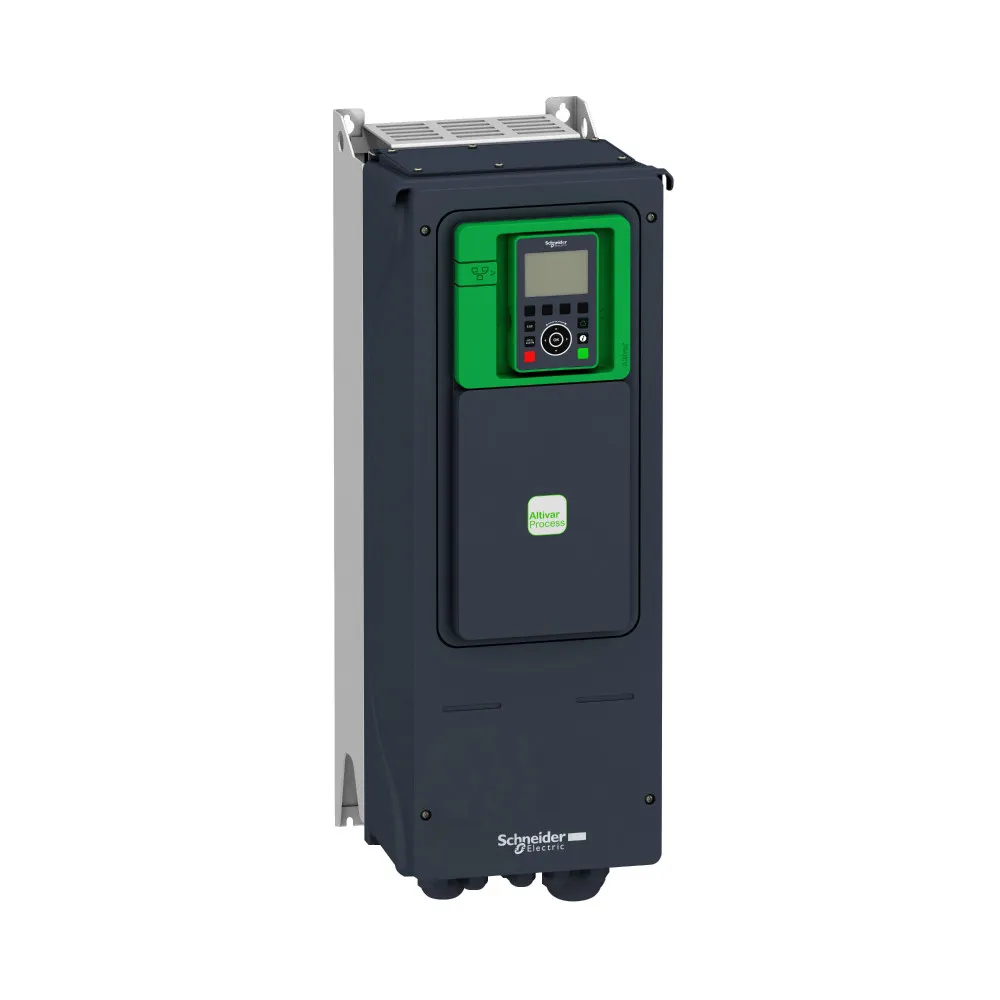

ПЧ ATV950 15/11кВт 380В 3ф - ATV950D15N4
Артикул:
ATV950D15N4
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Максимальная выходная частота
- 599 Гц
- Номер сетевого порта
- Ethernet/IP Modbus serial Modbus TCP
- Поддержка протокола для других шинных сист
- Поддержка протокола foundation fieldbus
- Класс окружающей среды (во время работы)
- класс 3C3 в соответствии с EN 60721-3-3 class 3S3 according to IEC 60721-3-3
- Класс окружающей среды (во время хранения)
- class 1C3 according to EN 60721-3-1 class 1S2 according to EN 60721-3-1
- Температура окружающей среды при транспорт
- -40-70 °C
- Компьютерный порт
- 1
- Применение в промышленной сфере разрешено
- 1
- Поддержка протокола profisafe
- Количество выходных фаз
- 3
- Количество других аппаратных протоколов
- 0
- Количество аппаратных протоколов tty
- 0
- Поддержка протокола knx
- Количество входных фаз
- 3
- Поддержка протокола suconet
- Постоянная потеря мощности вне зависимости
- 23.0 Вт
- Максимальное значение кги
- Конструкция регулятора частоты
- конвертер U
- С функцией безопасности "безопасный остано
- 1
- Поддержка протокола lon
- Поддержка протокола bacnet
- Тормозной прерыватель включен
- 1
- С функцией безопасности "безопасная програ
- Количество аппаратных протоколов в паралле
- 0
- Потеря мощности на устройстве в зависимост
- 500.0 Вт
- Номинальных выходной ток
- 31.7 А
- Количество двунаправленных входов потенци
- 0
- Количество потенциально свободных входов
- 0
- Поддержка протокола ethernet/ip
- 1
- Поддержка протокола devicenet
- С функцией безопасности "безопасный управл
- С функцией безопасности "безопасное ограни
- 1
- С функцией безопасности "безопасное позици
- Поддержка протокола devicenet safety
- Поддержка протокола modbus
- 1
- Поддержка протокола profinet io
- 1
- Поддержка протокола data-highway
- Применение в бытовой и коммерческой сфере р
- Поддержка протокола can
- 1
- Количество аппаратных протоколов rs232
- 0
- Допустимая относительная влажность (во вре
- класс 1K5 в соответствии с EN 60721-3 класс 3K5 в соответствии с EN 60721-3 класс 2K5 в соответствии с EN 60721-3
- Количество аппаратных протоколов rs485
- 1
- С функцией безопасности "безопасное направ
- Максимальный номинал предохранителя
- 50.0 А
- Поддержка протокола profinet cba
- 1
- Ток при низкой перегрузке
- 31.7 А
- Предельное значение эмс (с соблюдением)
- 1
- Поддержка протокола profibus
- 1
- Поддержка протокола asi
- Количество аппаратных протоколов usb
- 0
- Класс окружающей среды (во время транспорти
- class 2C3 according to EN 60721-3-2 class 2S1 according to EN 60721-3-2
- С функцией безопасности "безопасное снятия
- 1
- Поддержка протокола interbus-safety
- Поддержка протокола interbus
- Поддержка протокола sercos
- С функцией безопасности "безопасный монито
- Поддержка протокола safetybus p
- Количество аппаратных протоколов промышле
- 2
- Поддержка протокола as-interface safety at work
- Ток при высокой перегрузке
- 23.5 А
- Максимальное выходное напряжение
- 480.0 В
- Количество аппаратных протоколов profinet
- 0
- Максимальная деформация при вибрации (во вр
- 1.5 мм при 2...13 Гц 1.5 мм при 2...13 Гц 1.5 мм при 2...13 Гц
- Протокол энкодера
- 1 Vpp EnDat 2.2 resolver RS 422 SSI 24V SSI 5V TTL/HTL
- Максимально допустимое ускорение при вибра
- 10 м/с² при 13...200 Гц 10 м/с² при 13...200 Гц 10 м/с² при 13...200 Гц
- С функцией безопасности "безопасное управл
- 1
- Количество аппаратных протоколов rs422
- 0
- Поддержка протокола tcp/ip
- 1
- Профиль управления асинхронным электродви
- постоянный стандартный момент переменный стандартный момент режим оптимизированного момента
- Компенсация проскальзывания вала двигател
- автоматически при любой нагрузке регулируем. недоступно для электродвигателей с постоянными магни может подавляться
- Стиль сборки
- закрытого исполнения
- Maximum acceleration under shock load (during storage)
- 150 м/с² на 11 мс
- Контур регулирования
- настраиваемый ПИД-регулятор
- Maximum acceleration under shock impact (during operation)
- 150 м/с² на 11 мс
- Maximum acceleration under shock load (during transport)
- 150 м/с² на 11 мс
- Relative symmetric mains voltage tolerance
- 0.1
- Operating element present
- 1
- 1 phase low current possible
- Relative symmetric network frequency tolerance
- 0.05
- 4 quadrant operation possible
- 1
- Optical interface present
- Номинальное напряжение питания
- 380...480 В
- Количество аналоговых выходов
- 2
- Исполнение монтажа
- для монтажа на стену
- Вес нетто
- 19.6 кг
- Маркировка
- CE
- [us] номинальное напряжение сети
- 380...480 В - 15...10 %
- Степень защиты ip
- IP55
- Количество аналоговых входов
- 3
- Номер релейного выхода
- 3
- Тип релейного выхода
- задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 1000000 циклы задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 1000000 циклы
- Степень защиты
- UL тип 1
- Исполнение
- с тормозным прерывателем стандартное исполнение
- Специальная область применения продукта
- process for industrial
- Тип соединения
- 2 RJ45 1 RJ45
- Количество в одном комплекте
- 1
- Тип продукта
- Преобразователь частоты
- Температура окружающей среды при хранении
- -40-70 °C
- Локальная индикация
- локальная диагностика: 3 светодиод (одно/двух цветный) состояние встроенной связи: 5 светодиод (двухцветный) состояние коммуникационного модуля: 2 светодиод (двухцветный) наличие напряжения: 1 светодиод (красный)
- Сертификаты
- CSA UL TÜV
- Назначение продукта
- асинхронные электродвигатели синхронные двигатели
- Рабочая температура окружающей среды
- -15-50 °C -15-40 °C (Без ухудшения номинальных значений) 40-50 °C (с понижающим коэффициентом)
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Профиль управления синхронным двигателем
- электродвигатель с постоянными магнитами синхронно-реактивный двигатель
- Номинальная выходная мощность
- 15.0 Вт
- Рабочее положение
- вертикальный +/- 10 градусов
- Время обновления
- релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
- Серия
- Altivar Process ATV900
- Непрерывный выходной ток
- 31.7 А в 4 kHz для нормальная нагрузка 23.5 А в 4 kHz для тяжелых условий
- Сопротивление изоляции
- > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
- Режим обмена
- полудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP
- Способ доступа
- ведомый Modbus TCP
- Частота коммутации
- 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом
- Номинальн. частота коммутации
- 4 кГц
- Макс. переходной ток
- 38 А в течение 60 с (нормальная нагрузка) 35.3 А в течение 60 с (тяжелых условий)
- Предполагаемый линейный isc
- 50 кА
- Полная мощность
- 19.4 кВ·А в 480 В (нормальная нагрузка) 15 кВ·А в 480 В (тяжелых условий)
- Тип смещения
- без импеданса без импеданса для Modbus serial
- Опциональная карта
- слот A: модуль соединения для Profibus DP V1 слот A: модуль соединения для Profinet слот A: модуль соединения для DeviceNet слот A: модуль соединения для EtherCAT слот A: модуль соединения для шлейф CANopen RJ45 слот A: модуль соединения для CANopen SUB-D 9 слот A: модуль соединения для CANopen винтовые зажимы слот А/слот B/слот C: модуль расширения с дискретными и аналоговыми вх/вых слот А/слот B/слот C: модуль расширения выходных реле слот B: 5/12 В интерфейсная плата для цифрового энкодера слот B: интерфейсная плата для аналогового энкодера слот B: интерфейсная плата для резольвера модуль соединения для Ethernet Powerlink
- Торможение до остановки
- при помощи прикладывания постоянного тока
- Программы ускорения и замедления
- линейная регулируемая от 0,01 ... 9999 с
- Ошибка линеаризации
- AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход AQ1, AQ2: +/- 0,2 % для аналоговый выход
- Кол-во адресов
- 1-247 1-247 для Modbus serial
- Кадр передачи
- RTU
- Линейный ток
- 27.0 А в 380 В (нормальная нагрузка) 20.6 А в 380 В (тяжелых условий) 23.3 А в 480 В (нормальная нагрузка) 18.1 А в 480 В (тяжелых условий)
- Фильтр помех
- встроен with EMC plate option
- Количество дискретных входов
- 10
- Количество дискретных выходов
- 2
- Макс. коммутируемый ток
- релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток релейный выход R1 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток релейный выход R2, R3 в резистивные загрузка, cos phi = 1 : 5 А в 250 В пер. ток релейный выход R2, R3 в резистивные загрузка, cos phi = 1 : 5 А в 30 В пост. ток релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток
- Минимальный коммутируемый ток
- релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
- Тип дискретного выхода
- логический выход DQ+ 0-1 кГц
- Мощность двигателя, л.с.
- 20.0 лс для нормальная нагрузка 15.0 лс для тяжелых условий
- Мощность двигателя, квт
- 15.0 кВт для нормальная нагрузка 11.0 кВт для тяжелых условий
- Число фаз сети
- 3 фазы
- Тип аналогового выхода
- напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит ток, задаваемый программным способом AQ1, AQ2: 0...20 mA полное сопротивление 500 Ом, разрешение 10 бит
- Тип подключения
- AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V постоянный ток, полное сопротивление: 30 кОм, разрешение 12 бит AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 мA/4...20 мA, полное сопротивление: 250 Ом, разрешение 12 бит
- Длительность выборки
- 2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход 5 мс +/- 1 ms (DI7, DI8) - импульсный ввод 1 мс +/- 1 ms (AI1, AI2, AI3) - аналоговый вход 5 мс +/- 1 ms (AQ1, AQ2) - аналоговый выход
- Точность
- +/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход
- Характеристики окружающей среды
- стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
- Изоляция
- между зажимами питания и управления
- Скорость передачи
- 10, 100 Мбит/с для Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 кб/с для Modbus serial 10, 100 Mбит 4.8 kbps 9600 бит/с 19200 bit/s
- Тип дискретных входов
- положительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1) положительная логика (источник) (DI7, DI8), < 0.6 В (состояние 0), > 2.5 В (состояние 1) положительная логика (источник) (STOA, STOB), < 5 В (состояние 0), > 11 В (состояние 1)
- Формат данных
- 8 бит, конфигурируемая проверка на чётность-нечётность для Modbus serial 8 бит, конфигурируемая проверка на чётность-нечётность
- Тип дискретного входа
- DI1...DI8 программируемый, 24 V пост. тока (
- Тип дискретных входов
- 16 предустановленных скоростей
- Питание
- внешний источник питания для дискретных входов: 24 В постоянный ток (19-30 В),
- Материал корпуса
- пластиковый
- Электрическое соединение
- управление: винтовой зажим 0,5...1,5 мм²/AWG 20...AWG 16 со стороны линии: винтовой зажим 10...16 мм²/AWG 8…AWG 6 двигатель: винтовой зажим 10...16 мм²/AWG 8…AWG 6 Звено постоянного тока: винтовой зажим 10...16 мм²/AWG 8…AWG 6
- Совместимость входа
- DI1...DI8: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 DI7, DI8: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68 STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
- Ударопрочность
- 15 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
- Тип защиты
- тепловая защита: двигатель защитное отключение двигателя при превышение вращате: двигатель исчезновение фазы двигателя: двигатель тепловая защита: привод защитное отключение двигателя при превышение вращате: привод превышение температуры: привод сверхток между выходной фазой и землей: привод перегрузка по выходному напряжению: привод защита от короткого замыкания: привод исчезновение фазы двигателя: привод перенапряжение на шине пост. тока: привод повышенное напряжение линии питания: привод повышенное напряжение питания: привод значительное уменьшение напряжения линии питания: привод превышение скорости: привод откл. в цепи управления: привод
- Частота сети
- 50...60 Гц
- Электромагнитная совместимость
- испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3 испытание на невосприимчивость к коммутационным поме уровень 4 в соответствии с МЭК 61000-4-4 невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мк уровень 3 в соответствии с МЭК 61000-4-5 проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с МЭК 61000-4-6
- Физический интерфейс
- Ethernet 2х проводный RS 485
- Область применения
- промышленное использование
- Рабочая высота
- Уровень шума
- 53.7 дБ в соответствии с 86/188/EEC 53.7 дБ
- Категория перенапряжения
- III
- Относительная влажность
- 5-95 % без образования конденсата в соответствии с IEC 60068-2-3
- Степень загрязнения
- 2
- Стандарты
- UL 508C EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1
- Серия SE
- ПЧ 0-90кВт Altivar Process/212/340/71
Описание
Преобразователь частоты ATV950 15/11кВт 380В 3ф. серия продукта: Altivar Process ATV900
- тип устройства или его аксессуаров: привод с регулируемой частотой вращения
- краткое название устройства: ATV950
- исполнение: стандартное исполнение
- назначение изделия: асинхронные электродвигатели, синхронные двигатели
- исполнение выключателя: для монтажа на стену
- фильтр электромагнитной совместимости: встроенный в соответствии с EN/IEC 61800-3 категория C2 с 50 м макс. Кабель двигателя, встроенный в соответствии с EN/IEC 61800-3 категория C3 с 150 m макс. Кабель двигателя
- степень защиты IP: IP55 в соответствии с IEC 60529, IP55 в соответствии с IEC 61800-5-1
- тип охлаждения: принуд. конвекция
- мощность двигателя, кВт: 15 кВт (нормальная нагрузка), 11 кВт (тяжелые условия)
- мощность 20 лс (нормальная нагрузка), 15 лс (тяжелые условия)
- линейный ток: 18.1 А в 480 В (тяжелые условия), 20,6 A в 380 В (тяжелые условия), 23.3 А в 480 В (нормальная нагрузка), 27 А в 380 В (нормальная нагрузка)
- предполагаемый линейный Isc: 50 кА
- полная мощность: 19,4 кВА в 480 В (нормальная нагрузка), 15 кВ·А в 480 В (тяжелые условия)
- непрерывный выходной ток: 23,5 A в 4 kГц (тяжелые условия), 31,7 A в 4 kГц (нормальная нагрузка)
- макс. переходной ток: 35,3 A в течение 60 с (тяжелые условия), 38 A в течение 60 с (нормальная нагрузка)
- профиль управления асинхронным электродвигателем: переменный стандартный момент, постоянный стандартный момент, режим оптимизированного момента
- профиль управления синхронным двигателем: электродвигатель с постоянными магнитами
- выходная частота привода: 0.1.599 Гц
- номинальн. частота коммутации: 4 kГц
- частота коммутации: 2.16 kГц регулируем, 4.16 kГц с понижающим коэффициентом
- тип дискретных входов: 16 предустановленных скоростей
- протокол порта обмена данными: Ethernet/IP, Modbus последовательн, Modbus TCP
- опциональная карта: slot B : resolver encoder interface module, слот A : модуль соединения для шлейф CANopen RJ45, слот A : модуль соединения для CANopen винтовые зажимы, слот A : модуль соединения для DeviceNet, слот A : модуль соединения для Profinet, slot A/slot B/slot C : модуль расширения выходных реле, slot A/slot B/slot C : модуль расширения с дискретными и аналоговыми вх/вых, slot B : 5/12 В digital encoder interface module, слот A : модуль соединения для CANopen SUB-D 9, слот A : модуль соединения для EtherCAT, slot B : analog encoder interface module, слот A : модуль соединения для Profibus DP В1.
Галерея
