КОНТ. КОРПУС - ZB4BZ107
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
- Customizable
- 0
- Вес нетто
- 0.062 кг
- Соединения – клеммы
- винтовой зажим, = 1 x 0,22 мм² Без наконечника в соответствии с EN 60947-1
- [ie] номинальный рабочий ток
- 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.55 А в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
- Тип продукта
- корпус кнопки
- Минимальная партия для продажи
- 1
- Краткое название устройства
- ZB4
- Температура окружающей среды при хранении
- -40-70 °C
- Сертификаты
- GL DNV UL CSA BV LROS (Lloyds register of shipping) RINA
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ в соответствии с EN 60947-1
- Электрическая износостойкость
- 10000000 циклы, AC-15, 2 А в 230 В, производительность
- Степень защиты ip
- IP20 в соответствии с МЭК 60529
- Рабочая температура окружающей среды
- -40-70 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Тип блока контактов
- одиночный
- Тип головки
- стандартный
- Рабочий ход
- 1.5 мм (Н.З. изменение коммутационного состояния) 4.3 мм (полный ход)
- Электрическая надежность мэк 60947-5-4
- λ < 10exp(-6) в 5 В, 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В, 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4
- Прямое размыкание
- с в соответствии с EN/МЭК 60947-5-1 приложение К
- Серия
- Harmony XB4
- Работа контактов
- медленное размыкание
- Изоляционный экран
- нет
- Использование контактов
- контакты с запаздыванием
- Форма головки винта
- пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка
- Общая высота cad
- 37 мм 47 мм
- Общая ширина cad
- 30 мм
- Описание зажимов iso n°1
- (13-14)NO
- Состав устройства
- крепежная втулка корпус
- Материал контактов
- серебряный сплав (Ag/Ni)
- Защитное исполнение
- TH
- Материал крепежной основы
- zamak
- Защита от короткого замыкания
- 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
- [ith] условный тепловой ток на открытом воздухе
- 10 А в соответствии с EN/IEC 60947-5-1
- Ударопрочность
- 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
- Виброустойчивость
- 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
- Тип контактов
- 2 Н.О.
- Механическая износостойкость
- 5000000 циклы
- Момент затяжки
- 0.8-1.2 Н-м в соответствии с EN 60947-1
- Стандарты
- CSA C22.2 № 14 EN/IEC 60947-5-1 EN/IEC 60947-1 EN/IEC 60947-5-4 UL 508 JIS C8201-5-1 EN/IEC 60947-5-5 JIS C8201-1
- Код совместимости
- ZB4
- [ui] номинальное напряжение изоляции
- 600 В (степень загрязнения 3) в соответствии с EN 60947-1
- Серия SE
- Кнопки и лампочки

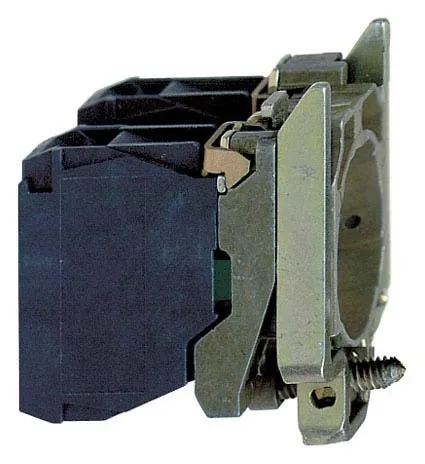

Корпус кнопки 2НЗ. серия продукта: Harmony XB4
- тип устройства или его аксессуаров: корпус кнопки
- краткое название устройства: ZB4
- материал крепежной основы: zamak
- тип контактов: 2 НЗ
- работа контактов: медленное размыкание
- тип блока контактов: одиночный
- состав устройства: крепежная втулка, корпус
- присоединения: винтовой зажим : и lt;= 2 x 1,5 мм² с Кабельным наконечником в соответствии с EN 60947-1, винтовой зажим : ;= 1 x 0,22 мм² без наконечника в соответствии с EN 60947-1.
Преимущества: Изделия промышленного назначения этой линейки сочетают простоту установки, гибкость и надежность конструкции. Совершенная система фиксации состоит из головки и корпуса с зажимом, закрепляемые одним винтом, что обеспечивает простую, и в то же время надежную установку.
Применения: Промышленность: производители оборудования (для автомобилестроительной, текстильной и лесозаготовительной отраслей), производители электрораспределительных щитов, сфера обслуживания и инфраструктура: производители электрораспределительного оборудования, общественные сооружения, здания, аэропорты.
