ИНТЕРФЕЙС ВХ 1СО 9,5ММ =24В - ABR2EB312B
Артикул:
ABR2EB312B
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [in] максимальный номинальный ток
- 0.023 А
- Стойкость к кратковременным исчезновениям
- 1 мс
- Способ монтажа
- симметричная DIN рейка несимметричная DIN рейка комбинированная рейка
- Вес нетто
- 0.048 кг
- Локальная индикация
- состояние сигнала управления: зеленый светодиод
- Температура окружающей среды
- -25-70 °C при Us -5-40 °C неограниченное использование -5-55 °C от 0,85....1,1 Us
- Специальная область применения продукта
- для коммутации слаботочных сигналов
- Тип продукта
- тонкий интерфейсный модуль с электромеханическими ре
- Температура окружающей среды при хранении
- -40-80 °C
- Высота над уровнем моря
- Сертификаты
- LROS (Lloyds register of shipping) CSA BV DNV UL
- Степень защиты ip
- IP20 в соответствии с МЭК 60529
- Соединения – клеммы
- клеммный блок с винтовыми зажимами
- Электрическая надежность
- 1.0E-8
- Защита от включения с обратной полярностью
- Цепь управления: встроенный
- [uc] напряжение цепи управления
- 24 В
- Защита от короткого замыкания
- 0.4 А внешний предохранитель тип быстродействующий
- Серия
- интерфейс для дискретных сигналов
- Размер шага в ширину
- 17.5 мм
- Ток удержания
- 2 мА
- Рабочая частота, гц
- 10 Гц при отсутствии нагрузки
- Сечение кабеля
- 0.27-4 мм², 1 провод жесткий 0.34-2.5 мм², 1 или 2 провода гибкий С кабельным наконечником 0.6-2.5 мм², 1 или 2 провода гибкий Без наконечника
- Порог срабатывания
- 16.9 В
- [ith] условный тепловой ток на открытом воздухе
- 0.05 А в соответствии с IEC 60947-1
- Время без перекрытия
- 2 мс снятие напряжения 5 мс подача напряжения
- Защитное исполнение
- TC
- Минимальное коммутируемое напряжение
- 0.01 В
- Время работы
- Пределы напряжения цепи управления
- 28.8 В
- Минимальный коммутируемый ток
- 0.01 мА
- Рассеиваемая мощность, вт
- 0.55 Вт
- Макс. коммутируемое напряжение
- 60 В Переменный ток 60 В Постоянный ток
- Время дребезга контакта
- Категория монтажа
- II в соответствии с IEC 60947-1
- Напряжение отпускания
- 3.8 В
- Огнестойкость
- V0 в соответствии с UL 94
- Ударопрочность
- 30 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 3 gn (f = 10-150 Гц) в соответствии с IEC 60068-2-6
- Рабочее положение
- любое положение
- Электрическая прочность изоляции
- 1000 В между разомкнутыми контактами 1500 В между цепями катушки и контактов 2500 В между подключенным интерфейсом и землей
- Тип контактов
- 1 переключающ.
- Электромагнитная совместимость
- Тест на стойкость к импульсному перенапряжению 1,2/50 мк в соответствии с МЭК 947-1 испытание стойкости к электромагнитному полю, уровень 3 10 В/м в диапазоне 27...1000 МГц в соответствии с МЭК 61000-4-3 испытание стойкости к с электролитическому разряду, уровень 3 8 kV в соответствии с МЭК 61000-4-2 тест на стойкость к коммутационным помехам, уровень 3 на входе/выходе 1 кВ в соответствии с МЭК 61000-4-4 тест на стойкость к коммутационным помехам, уровень 3 в цепи питания 2 кВ в соответствии с МЭК 61000-4-4
- Механическая износостойкость
- 20000000 циклы
- Частота сети
- 50/60 Гц
- Тип сети
- пост. ток
- Огнестойкость
- 960 °C в соответствии с IEC 60695-2-1
- Степень загрязнения
- 2 в соответствии с IEC 60947-1
- Стандарты
- IEC 60947-5-1
- [ui] номинальное напряжение изоляции
- 250 В в соответствии с VDE 0110 группа C 300 В в соответствии с IEC 60947-1
- [ue] номинальное рабочее напряжение
- Серия SE
- Компоненты управления
Описание
Интерфейс вх 1 C/O 9,5мм 24В. серия продукта: интерфейс для дискретных сигналов - специальная область применения продукта: для коммутации слаботочных сигналов - тип контактов: 1 переключающ. - [Uc] напряжение цепи управления: 24 V - тип цепи управления: пост. ток - размер шага в ширину: 17.5 мм - [In] номинальный ток: и lt;= 0.023 А. Преимущества: Простые и компактные, эти интерфейсы идеально подходят для систем управления. Все что нужно для монтажа, это лишь выполнить одно простое соединение.... применения: - Система управления использует аппаратно-реализованный алгоритм, Дополнение для промышленных ПЛК..

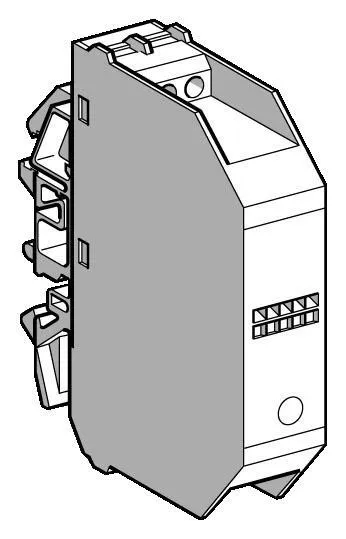

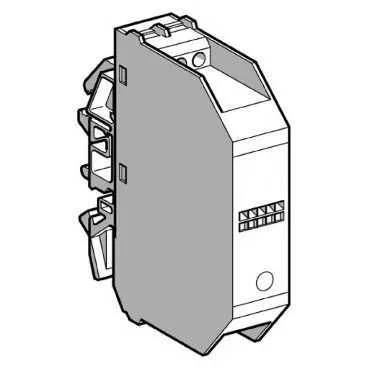

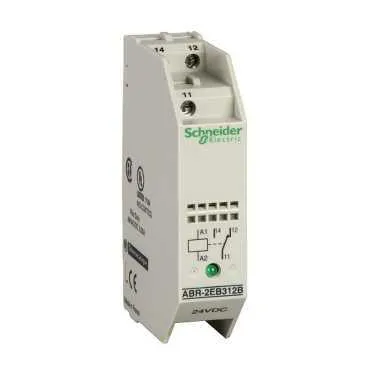

Галерея
