ИМПУЛЬСНЫЙ ДАТЧИК ПОЛОЖЕНИЯ 40MM - XCC1406PR03R
Артикул:
XCC1406PR03R
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Максимальный выходной ток
- 40 мА
- Вес нетто
- 0.355 кг
- Маркировка
- CE
- Тип управляющего вала
- сплошной вал
- Специальная область применения продукта
- -
- Температура окружающей среды при хранении
- -30-85 °C
- Степень защиты ip
- IP54 в соответствии с МЭК 60529
- Рабочая температура окружающей среды
- -20-80 °C
- Тип шарикоподшипников
- 688AZZ1
- Материал основания
- сплав zamak алюминий
- Значение момента
- 0.002 Н·м
- Максимальное число оборотов
- 9000 об/мин
- Допуск вала
- g7
- Тип выходного каскада
- driver 5V, RS422
- Выходной каскад
- тип R
- Разрешение
- 360 точек
- Диаметр вала
- 6 мм
- Наименование датчика положения
- XCC
- Выходной уровень
- низкий уровень: 0,5 В максимум 20 мА высокий уровень: 2,5 В минимум 20 мА
- Момент инерции вала
- 10 г/см²
- Материал вала
- нержавеющая сталь алюминий
- Состав кабеля
- 8 x 0,14 мм²
- Серия
- OsiSense XCC
- Диаметр
- 40 мм
- Тип датчика положения
- инкрементный датчик положения
- Внешний диаметр кабеля
- 6 мм
- Материал шкафа
- алюминий zamak
- Максимальная нагрузка
- 1 daN осевой 2 daN радиальный
- Остаточная пульсация
- 200 МВ
- Пределы напряжения питания
- 4.5-5.5 В постоянный ток
- Выходная частота
- 100-100 кГц
- Стойкость к электромагнитным полям
- 10 В/м уровень 3 в соответствии с МЭК 61000-4-3
- Выдерживаемая импульсная помеха
- 1 кВ, уровень 2 в соответствии с МЭК 61000-4-5
- Стойкость к коммутационным помехам
- 1 кВ сигнальные порты уровень 3 в соответствии с МЭК 61000-4-4 2 кВ разъемы питания уровень 3 в соответствии с МЭК 61000-4-4
- Стойкость к электростатическому разряду
- 4 кВ (Разряд при контакте) уровень 3 в соответствии с МЭК 61000-4-2 8 кВ (Выброс воздуха) уровень 3 в соответствии с МЭК 61000-4-2
- Потребляемый ток
- 0...100 мА холостой ход
- Ударопрочность
- 30 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 10 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6
- Количество каналов
- 3
- Электрическое соединение
- кабель radial shielded
- Номинальное напряжение питания [us]
- 5 В постоянный ток
Описание

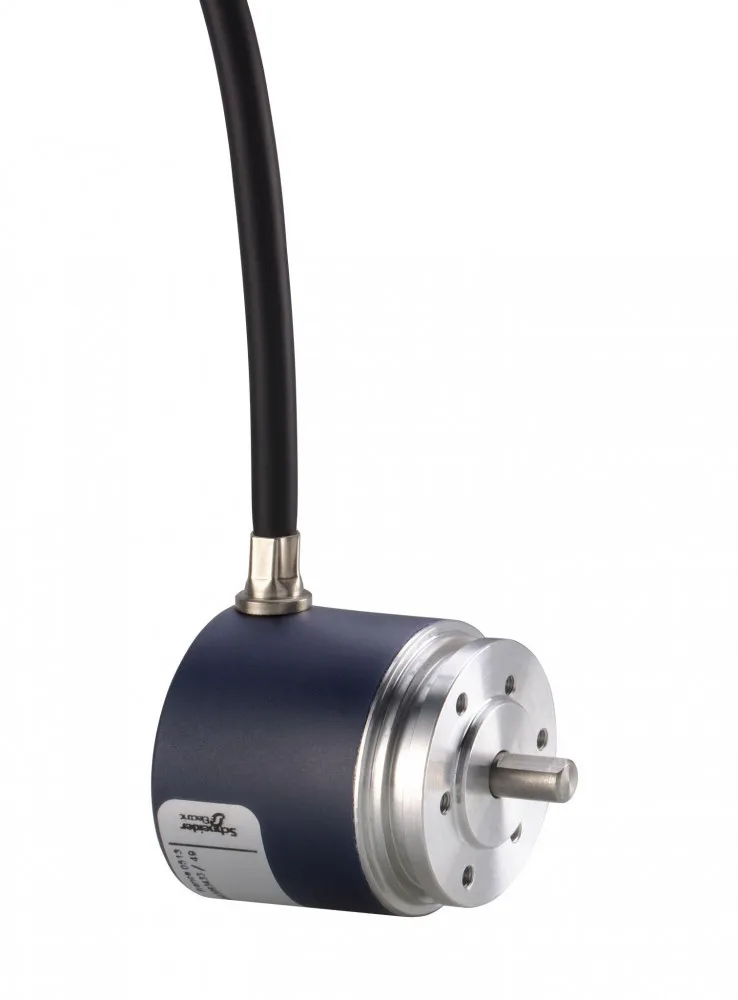

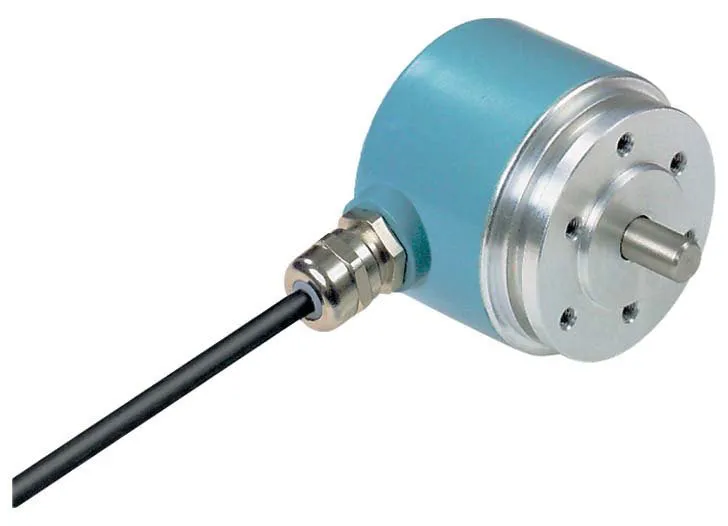

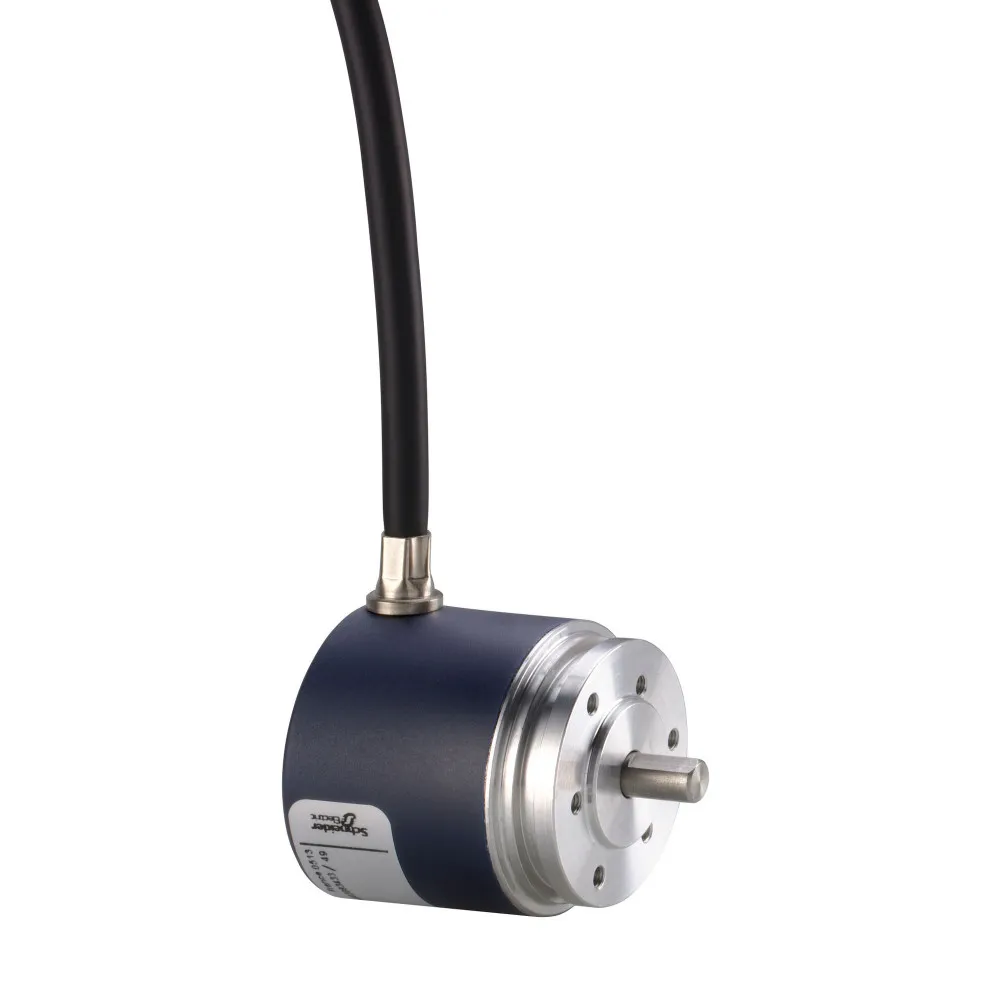

Импульсный датчик положения Ø 40мм, сплошной вал,360 точек, 5V RS422. серия продукта: OsiSense XCC - тип датчика положения: инкрементный датчик положения - наименование датчика положения: XCC - специальная область применения продукта: - - диаметр: 40 мм - диаметр вала: 6 мм - тип вала: сплошной вал - разрешение: 360 точек - выходной каскад: тип R - тип выходного каскада: driver 5V, RS422 - длина кабеля: 2 м - состав кабеля: 8 x 0,14 мм² - материал шкафа: zamak, алюминий. Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения.... применения: Промышленность:, Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы....
