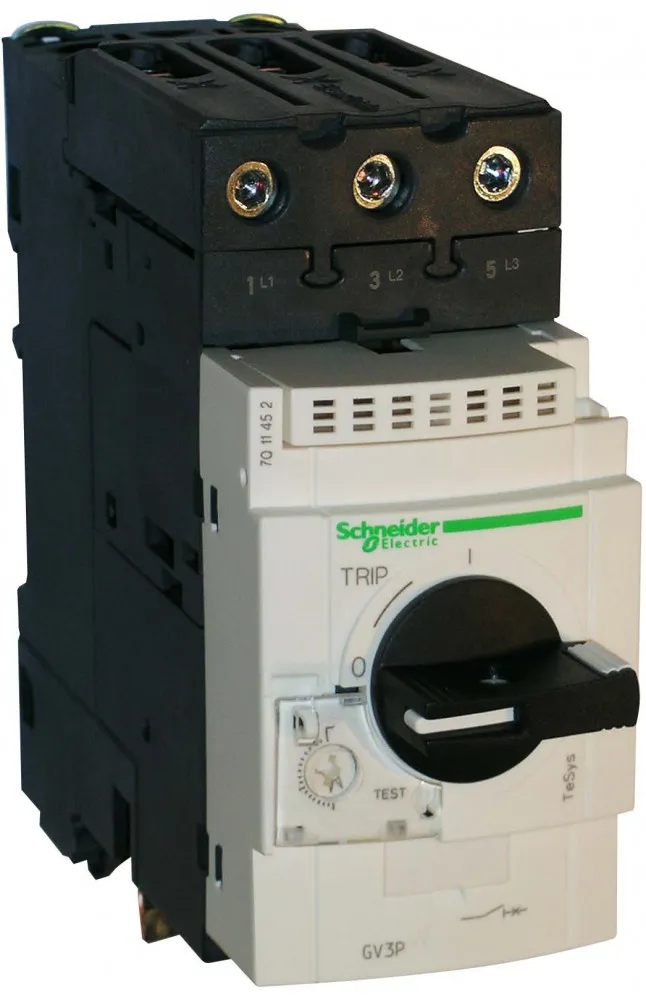

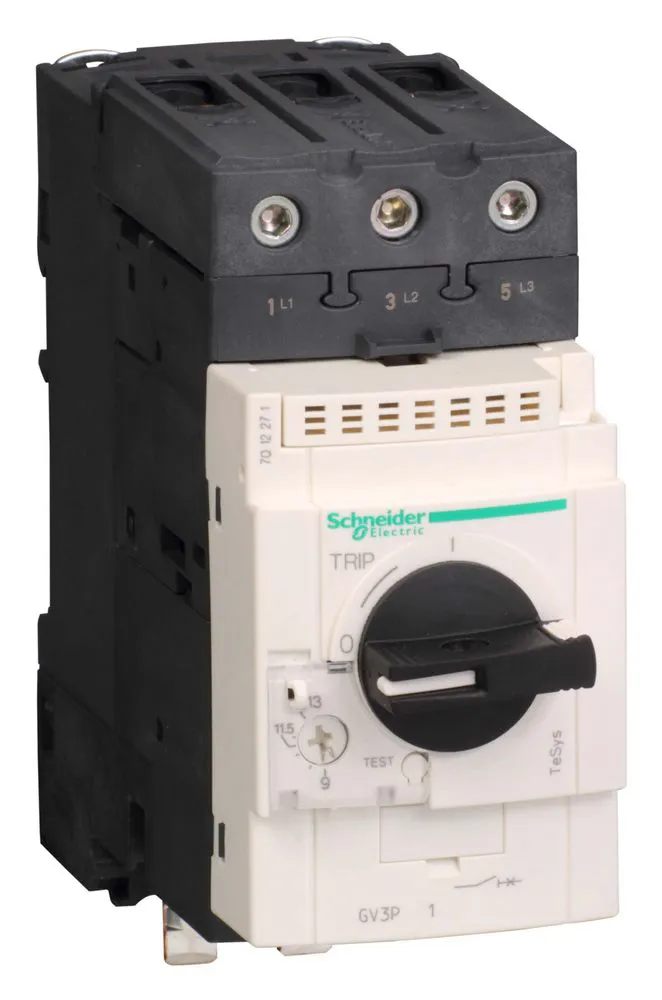

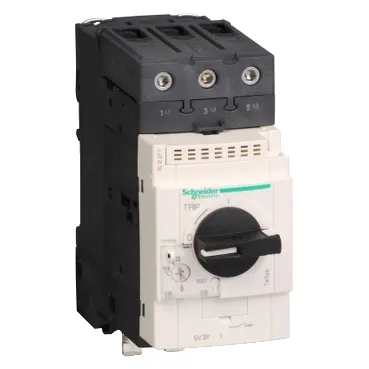

GV3 АВТ. ВЫКЛ С КОМБ. РАСЦЕП 40 A - GV3P401
Артикул:
GV3P401
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [up] номинальное импульсное выдерживаемое на
- 6 кВ в соответствии с IEC 60947-2
- Ток срабатывания электромагнитного расцеп
- 560-560 А
- Номинальное напряжение изоляции
- 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Вес нетто
- 0.96 кг
- Соответствие требованиям по изоляции
- да в соответствии с IEC 60947-1
- Максимальная частота коммутации
- 25 цикл/ч
- Тип продукта
- Автоматический выключатель
- Способ установки
- 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with 3 x M4 screws)
- Краткое название устройства
- GV3P
- Температура окружающей среды при хранении
- -40-80 °C
- Номинальный ток расцепителя
- 30-40 А
- Степень защиты ik
- IK09 шкаф
- Технология расцепителя
- термомагнитный
- Сертификаты
- CCC EAC BV LROS (Lloyds register of shipping) DNV-GL ABS UL CSA UKCA ATEX
- Электрическая износостойкость
- 50000 циклы для AC-3 в 415 В In
- Рабочая температура окружающей среды
- -20-60 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys GV3 TeSys TeSys Deca
- [icu] номинальная предельная наибольшая отключающая способность (на к.з.)
- 100 % в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 400/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 % в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 % в 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Чувствительность к обрыву фазы
- Да в соответствии с IEC 60947-4-1
- Прямой разъем
- с
- Стандартное применение
- непрерывная в соответствии с IEC 60947-4-1
- Мощность двигателя, квт
- 18.5-18.5 кВт в 400/415 В Переменный ток 50/60 Гц 22-22 кВт в 500 В Переменный ток 50/60 Гц 37-37 кВт в 690 В Переменный ток 50/60 Гц
- Мощность, рассеиваемая одним полюсом
- 8 Вт
- Категория применения
- AC-3 в соответствии с IEC 60947-4-1
- Условия эксплуатации
- в соответствии с IACS E10
- [ith] условный тепловой ток на открытом воздухе
- 40 А в соответствии с IEC 60947-4-1
- Рабочее положение
- любое положение
- Тип сети
- Переменный ток
- Механическая износостойкость
- 50000 циклы
- Отключающая способность
- 100 кА Icu в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 6 кА Icu в 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 400/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 12 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Область применения
- двигатель
- Рабочая высота
- 3000 м
- Частота сети
- 50/60 Гц в соответствии с IEC 60947-4-1
- Тип управления
- поворотная ручка
- Момент затяжки
- 5 Н·м в соединители EverLink с винтами BTR 25-25 мм² 8 Н·м в соединители EverLink с винтами BTR 35-35 мм²
- Огнестойкость
- 960 °C в соответствии с IEC 60695-2-1
- Стандарты
- EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
- Код совместимости
- GV3P
- Цвет
- темно серый
- [in] номинальный ток
- 40 А
- [ue] номинальное рабочее напряжение
- 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Описание полюсов
- 3P
- Наименование продукта
- TeSys GV3 TeSys Deca
- Серия SE
- TeSys
Описание
GV3 АВТ. ВЫКЛ С КОМБ. РАСЦЕП. 40A ТОЛЬКЛО С 1 БЛОКОМ EVERLINK. диапазон: TeSys
- наименование изделия: TeSys GV3
- краткое название устройства: GV3P
- тип устройства или его аксессуаров: автоматический выключатель
Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV3 имеют ширину 55 мм и классифицируются в зависимости от отключающей способности и типа управления.
Применение: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.
